专利类型：

蒋斌波，蒋云涛，廖祖维，黄正梁，王靖岱，阳永荣，陆飞鹏，冯翔，严丽霞，季来军

专利简介：

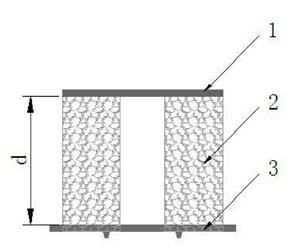

        本发明公开了一种装填有径向壁流的结构化催化剂的装置。多个结构单元装填在反应管内，结构单元包括反应物流壁流引导面板、负载了催化剂的结构化载体和具有热胀冷缩效应的膨胀环，负载催化剂的结构化载体顶端设有反应物流壁流引导面板，负载催化剂的结构化载体底端镶嵌于具有热胀冷缩效应的膨胀环上，反应物流壁流引导面板与负载催化剂的结构化载体是同轴的实心圆柱体，具有热胀冷缩效应的膨胀环是与负载了催化剂的结构化载体同轴的中空圆柱体，两中空部分横截面重合。本发明结构简单，压降小，流体分布均匀，能充分发挥结构化催化剂在传热、传质方面的优越性，实现物流的径向壁流，可用于甲醇制丙烯的工业生产中。
